"Le savant n'est pas l'homme qui fournit de vraies réponses ; c'est celui qui pose les vraies questions."1. Le montage en série
Dans un montage en série, les appareils sont branchés les uns à la suite des autres.

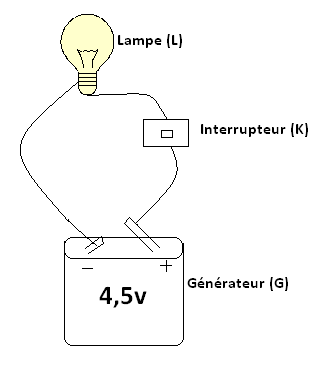

Prenons un exemple avec un montage simple comportant une pile, un interrupteur et une lampe.
Ce montage est un montage en série. On peut le schématiser ainsi :
1.1. L’intensité électrique dans un montage en série
Dans un montage en série, tous les appareils sont traversés par le même courant électrique (intensité électrique).
fig. A)
Si IG l’intensité aux bornes du générateur, I1 l’intensité aux bornes de la lampe L1, I2 l’intensité aux bornes de la lampe L2 et I3 l’intensité aux bornes de la lampe L3, alors :
IG = I1 = I2 = I3
1.2. La tension dans un montage en série
La tension totale des appareils montés en série est la somme des tensions de tous les appareils.
En reprenant le montage de la figure fig.A)
Si U1 est la tension aux bornes de L1, U2 la tension aux bornes de L2, U3 la tension aux bornes de L3 et U la tension totale des appareils, alors :
U = U1 + U2 + U3
2. Montage en parallèle (ou en dérivation)
Prenons un exemple simple avec deux ampoules, deux contacteurs et une pile.
Avec ce montage, on a plusieurs boucles séries. On dit que le montage est en dérivation ou en parallèle.
Un circuit est monté en parallèle (dérivation) si plusieurs boucles en séries sont montées en parallèle.
Pour notre montage, on peut le schématiser ainsi :
fig. B)
2.1. L’intensité du courant des appareils montés en dérivation
Dans un montage en parallèle, l’intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.
Dans le montage fig B, si on considère IG comme étant l’intensité aux bornes de G, I1 l’intensité aux bornes de L1 et I2 l’intensité aux bornes de L2, alors :
IG = I1+I2
2.2. La tension des appareils montés en dérivation
Dans un montage en parallèle, la tension électrique est la même aux bornes de toutes les branches parallèles.
Dans le schéma de la figure fig B, si UG est la tension aux bornes de G, U1 la tension aux bornes de L1 et U2 la tension aux bornes de L2, alors :
UG = U1= U2
Retenons :
