"Le savant n'est pas l'homme qui fournit de vraies réponses ; c'est celui qui pose les vraies questions."1. Définition
Un transformateur est un composant électrique qui a pour rôle de modifier les valeurs de l’intensité et de la tension appliquées à son entrée par une source alternative en un système de tension et d’intensité de valeurs efficaces différentes, mais de fréquence et de forme identique.
Il est constitué d’enroulements indépendants mais liés par un circuit magnétique (cas d’un transformateur statique).
2. Les différents types de transformateurs
Selon la manière dont les valeurs de tension et d’intensité appliquées à l’entrée sont transférées à la sortie, on distingue deux types de transformateur:
On peut aussi classer les transformateurs en deux catégories selon le nombre d’enroulements :
Selon les valeurs obtenues à la sortie, on peut distinguer au moins deux types de transformateurs :
3. Un transformateur monophasé

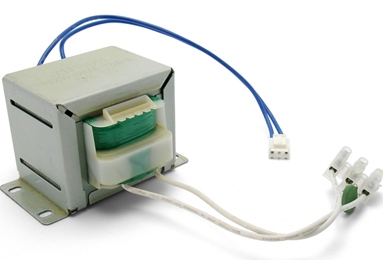

Un transformateur monophasé comprend deux bobines enroulées généralement autour d’un noyau de fer constitué de tôles empilées formant une carcasse magnétique fermée.
L’une des bobines est appelée primaire. Elle constitue l’entrée et doit être branchée à la source du courant (générateur par exemple). L’autre bobine est appelée secondaire. Elle représente la sortie.
3.1 Symbole
Il y a deux symboles pour représenter un transformateur monophasé :
(a) et (b) sont les symboles d’un transformateur monophasé.
3.2 Relation entre les enroulements, les tensions et les courants
Si :
Alors
Attention !
Un transformateur est un appareil réversible. Il ne faut donc pas confondre l’enroulement primaire et l’enroulement secondaire sinon dans le cas d’un transformateur abaisseur, vous risquez de vous trouvez avec une tension hyper dangereuse à la sortie.
